Электрокардиограмма в V6 типична для некроза: глубокий отрицательный зубец QS - внутриполостной потенциал левого желудочка, который может выйти на переднюю поверхность грудной клетки только при трансмуральном ( захватывающем всю толщину) некрозе.

Зубец QS переходит в дугообразный сегмент ST, документирующий повреждение прилегающих слоев мышцы сердца.

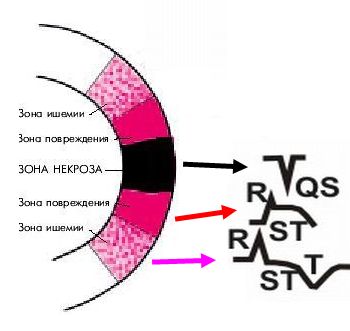

Первая зона - зона некроза. Если некроз захватывает всю толщу мышцы - от эндокарда до эпикарда, как в нашем случае, то имеется один большой отрицательный зубец QS. Если некроз захватывает только часть мышцы, электрокардиограмма имеет вид Qr, причем чем больше слой "живой" мышцы, тем зубец R выше. Выживший слой мышцы обычно находится в поврежденном состоянии, и это вызывает дугообразное смещение вверх от изолинии сегмента ST.

Вторая зона - зона повреждения. На электрокардиограмме, записанной над этой зоной, регистрируется дугообразный подъем сегмента ST над изолинией, причем зубец T не виден, он полностью поглощен. Патологического зубца Q нет. По мере восстановления кровоснабжения и обмена веществ в мышце этой зоны происходит опускание ST к изолинии и формирование отрицательного зубца Т

Третья зона - зона ишемии. В этой зоне кровоснабжение нарушено меньше, чем в зоне повреждения. Желудочковый комплекс деполяризации не нарушен, сегмент ST на изолинии, но имеется отрицательный равнобедренный и остроконечный зубец Т.
