Введение

Фотодинамическая терапия (ФДТ) в последнее время эффективно применяется в медицинских учреждениях многих стран при лечении заболеваний различной природы [1, 2]. К настоящему времени обозначены основные тенденции использования ФДТ в некоторых областях медицины: предлагается большой массив экспериментального и клинического материала, демонстрирующий эффективность и безопасность применения ФДТ при лечении опухолей различных локализаций [2, 3, 4, 5, 6, 7, 8]. Данный метод лечения основан на селективном накоплении в поврежденных тканях веществ - фотосенсибилизаторов (ФС), которые при облучении светом определенной длины волны способны стимулировать образование активного кислорода [2, 3, 4, 5, 6, 7, 8]. Одними из широко используемых в методе ФДТ фотосенсибилизаторов являются препараты на основе порфиринов [9].

Эффективно работающий в методе ФДТ фотосенсибилизатор должен обладать довольно большим набором свойств [10]: интенсивно поглощать свет с длиной волны 680-800 нм, селективно накапливаться в опухолевых тканях в достаточно высокой концентрации, демонстрировать высокий выход синглетного кислорода, иметь низкую темновую токсичность, быть доступным, стабильным и растворимым в физиологических жидкостях, легко доставляться в организм, например, в виде инъекций, и выводиться из него.

Улучшение свойств известных и поиск новых препаратов для ФДТ идет несколькими путями. В одних случаях проводят модификацию свойств фотосенсибилизаторов за счет синтеза производных представителя первого поколения ФС гематопорфирина и, в том числе, их коньюгирования с различными биомолекулами [11, 12]. В других - ФС инкапсулируют в различные носители: мицеллы, металлокаркасы, наночастицы золота или оксида кремния, квантовые точки, углеродные нанотрубки [13, 14]. Ведутся исследования о возможности использования в качестве перспективных препаратов для диагностики онкозаболеваний, ФДТ композиций на основе известных ФС и комплексных соединений ряда металлов, в частности редкоземельных, таких как Eu и Yb [15, 16, 17, 18, 19, 20, 21].

Авторами [15] изучена система, представляющая собой мицеллу Hyp-GdEuC12 с гиперицином (Hyp) в качестве ФС после воздействия рентгеновскими лучами. При возбуждении указанной системы излучением с длиной волны 275 нм в спектре люминесценции наблюдаются характерные для иона Eu³⁺ полосы при λ=595 и 618 нм. При этом за счет перекрывания данных полос с полосами в спектре поглощения Hyp происходит эффективная передача энергии от ионов лантаноидов фотосенсибилизатору и индуцируется образование синглетного кислорода. Синтезированы и исследованы нанолюминофоры на основе ортофосфатов цинка и бария, допированные двухвалентными ионами европия и марганца [16]. Фосфатные люминофоры малотоксичны и при возбуждении рентгеновским излучением с длинами волн 0,12-0,31 характеризуются высокой интенсивностью свечения [16]. Нанолюминофоры предложено использовать в виде коллоидного раствора совместно с ФС хлорином Е6 в методе ФДТ. Полосы излучения полученных нанолюминофоров Zn₃ (PO₄) ₂:Mn²⁺ и Ba₃ (PO₄) ₂:Eu²⁺ находятся в области длин волн полос поглощения хлорина Е6, что повышает эффективность работы данного фотосенсибилизатора при лечении онкологических заболеваний.

Одним из современных направлений биомедицины является тераностика - использование препаратов, сочетающих в себе диагностические и терапевтические функции [15, 17, 18]. К таким препаратам относятся малотоксичные ФС на основе некоторых люминесцирующих комплексных соединений ионов лантанидов (Yb, Ho, Er, Nd, Eu) с порфиринами. Так, например, комплексное соединение иттербия с 2,4-ди(α-метоксиэтил)дейтеропорфирином (Yb-ДМДП) имеет высокие фотофизические характеристики (время жизни и квантовый выход люминесценции, коэффициент экстинкции) [17]. К тому же, благодаря порфирину в составе ФС идет достаточно интенсивное накопление препарата в патологических тканях.

Синтезирован и исследован композит аналогичного действия, включающий липосому, комплексное соединение европия с диэтилентриаминпентауксусной кислотой (Eu-DTPA) и в качестве ФС-краситель викторианский синий [20]. Под действием рентгеновского излучения ион Eu³⁺ люминесцирует в красной области, а ФС генерирует активный кислород, в результате двойного эффекта композит может быть использован для люминесцентной диагностики и ФДТ. Поскольку рентгеновские лучи в отличие от видимых проникают в биологические ткани на гораздо большую глубину, сочетание методов радиотерапии и ФДТ устраняет необходимость во внешнем источнике видимого света. При этом область применения радиофотодинамической терапии по сравнению с ФДТ расширяется и охватывает не только поверхностные, но и глубокие ткани. Комбинация радиотерапии и ФДТ более эффективна, чем любая из методик в отдельности, также и за счет снижения дозы рентгеновского излучения. Для радиотерапии и ФДТ глубоких опухолей предлагаются композиции, состоящие из радиолюминесцентной молекулы и фотосенсибилизатора [19, 21], используемые в методе так называемой SLPDT - "самосветящейся фотодинамической терапии". В данном случае облучение радиолюминесцентной наночастицы рентгеновским излучением вызывает люминесцентное излучение в видимой области вблизи ФС, который его поглощает и высвобождает синглетный кислород, а также другие его активные формы. В качестве люминесцентной части композиции используют хлориды лантаноидов LnCl3. Фотосенсибилизаторами являются Al (III) фталоцианин, mTHPC, хлорин Е6 (ХЕ6), гиперицин, гипокрин, нильский синий, оксазин 170, оксазин 1, протопорфирин IX, 7-метоксикумарин-4, бактериохлорофилл, аурамин. В фармацевтическом растворе содержится молекулярный конъюгат из LnCl₃ в свободной или агрегированной форме, ковалентно связанный с ФС. Фотосенсибилизатор выбирают с учетом того, чтобы максимизировать передачу энергии от рентгеновского излучения, поглощенного радиолюминесцентным лантанидом и фотосенсибилизатором, как уже отмечалось выше.

Несмотря на массив исследований в области ФДТ, истинный потенциал метода еще не достигнут. Требуется продолжать исследования по получению, модификации и использованию ФС в методе ФДТ. Для расширения возможностей "самосветящейся ФДТ" не последнюю роль играют сведения о физико-химических свойствах и механизме взаимодействия фотосенсибилизатора и вводимых в раствор люминесцирующих молекулярных агентов.

В настоящем сообщении приведены данные о синтезе, изучении состава и свойств комплексного соединения европия (III) c широко используемым в методе клинической ФДТ фотосенсибилизатором - хлорином Е6.

Материалы и методы

Для синтеза комплексного соединения европия (III) использовали коммерческий препарат "Фотодитазин", содержащий димеглюмин хлорина Е6 (15-(карбоксиметил)-17-(2-карбоксиэтил)-2,7,12,18-тетраметил-3-этенил-8-этил-17,18-дигидропорфирин-13-карбоновая кислота, 1-дезокси-1-(метил-амино)-D-глюцит(1/2) - препарат для инфузий производства ООО "Вета-Гранд" (Россия) и хлорид европия EuCl₃ 6Н₂О (х.ч.). Методика получения комплекса описана в [22].

Комплексное соединение было исследовано методами сканирующей электронной микроскопии (СЭМ), ИК-, люминесцентной и рентгеновской фотоэлектронной спектроскопии (РФЭС) на приборах: электронном сканирующем микроскопе Hitachi S 5500, спектрофлуориметре Shimadzu RF-5301 PC, спектрометре SPECS.

Процессы опухолеобразования моделировали клетками асцитной карциномы Эрлиха у половозрелых мышей. Все манипуляции осуществляли в соответствии с положениями Хельсинкской декларации, требованиями Европейской конвенции по содержанию, кормлению и уходу за подопытными животными. Работа одобрена Междисциплинарным комитетом по этике ФГБОУ ВО ТГМУ Минздрава России (протокол № 8 от 08.04.2024 г.). Культивирование клеточной линии осуществляли согласно методике [23]. МТТ-тест для изучения жизнеспособности клеток после контакта с веществами в концентрациях 12,5; 25,0; 50,0; 100,0; 200,0; 400,0 мкг/мл.

Построение диаграммы и статистическую обработку осуществляли в программе GraphPad Prism 7,01 с применением однофакторного дисперсионного анализа 52 (One Way ANOVA) и критерия Даннетта (Dunnett's post hoc test). Статистически значимыми признавались значения *р<0,5; **р<0,01; ***p<0,001.

Результаты и обсуждение

При синтезе комплексного соединения цвет реакционной смеси после образования осадка меняется с темно-зеленого (цвет раствора исходной димеглюминовой соли хлорина Е6) на бесцветный (цвет фильтрата), в фильтрате методом масс-спектрометрии обнаружен свободный метилглюкамин. По данным рентгенофазового анализа полученное в виде осадка комплексное соединение европия с хлорином Е6 является рентгеноаморфным. По результатам СЭМ образец состоит из частиц, собранных в агломераты (рис. 1а). После диспергирования в этиловом спирте или ацетоне размеры сферических частиц в образцах составляют менее 100 нм (рис. 1б).

Комплексные соединения с порфиринами (Пор) изучены для всех лантаноидов Ln (III). Ионы Ln (III) из-за своего размера, превышающего радиус полости макроцикла порфирина, и координационного числа, варьирующегося между 6 и 12 [24], обычно располагаются над основной плоскостью ядра порфирина, координируясь четырьмя атомами азота, а несколько молекул растворителя связаны с катионом Ln (III), завершая его координационную сферу [24]. Эти комплексы обычно нестабильны в растворе и разлагаются с образованием свободного порфирина и/или таких соединений как Ln(Пор) ₂ или Ln₂ (Пор) ₃ [25]. Для стабилизации комплексов в координационную сферу иона Ln³⁺, состоящую из четырех атомов азота в макроциклическом ядре порфирина, вводят дополнительные кислородсодержащие монодентатные или хелатирующие лиганды [25]. В качестве лигандов используют, как правило ацетилацетонатные или ацетатные группы, диметилформамид, диметилсульфоксид, гидрохинолин и т. п. С учетом наличия в молекуле хлорина Е6 нескольких координационных центров, возможна различная координация его ионами Eu³⁺.

Рис. 1. Микрофотографии твердого образца комплекса EuХЕ6

Известны димерные комплексы лантаноидов, в которых атом Ln (Eu, Sm, Y) координирует по четыре атома азота двух макроциклов в металлофталоцианинов [26]. С учетом значения координационного числа европия, который обычно больше шести [24], вероятно образование димерных или полимерных комплексов, в которых в качестве мостиковых групп выступают карбоксилат-ионы [24, 26, 27].

В исследованных ранее ИК-спектрах [22] обнаружены дополнительные полосы поглощения (в области 480-630 см^-1, 770-1 300 см^-1 и 1 540-1 630 см^-1) и изменения в положении отдельных полос в ИК-спектре комплекса европия (III) с ХЕ6 в области валентных и деформационных колебаний СОО^-- и NH- групп хлорина Е6, что также свидетельствует об участии этих групп в образовании связей с ионом европия.

На рисунке 2 представлен энергодисперсионный спектр полученного комплексного соединения.

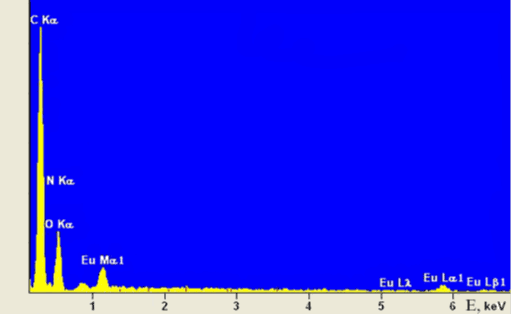

Рис. 2. Энергодисперсионный спектр комплексного соединения европия с хлорином Е6

На основании данных элементного анализа, полученных СЭМ методом, можно сделать вывод об образовании комплексного соединения европия с хлорином Е6 с соотношением в нем Eu: ХЕ6=1:1. С учетом выше сказанного и наиболее вероятных для лантаноидов координационных чисел от 8 до 12 в полученном комплексном соединении может быть реализована координация европия четырьмя атомами азота и бидентатная координация атомами кислорода карбоксильных групп хлорина Е6. При этом возможна реализация димерной или полимерной структуры.

В рентгеновских фотоэлектронных спектрах исследованных соединений - димеглюминовой соли хлорина Е6 и комплекса, выделялись линии глубоких (остовных) уровней С 1s, N 1s, О1s, Eu 3d и Eu 4d (рис. 3).

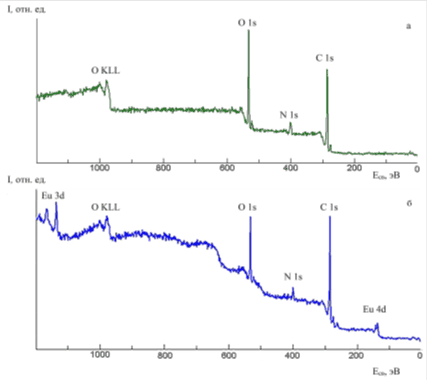

Рис. 3. Обзорные РФЭС-спектры димеглюмина хлорина Е6 (а) и комплексного соединения европия с хлорином Е6 (б)

В обзорном спектре комплекса европия с хлорином Е6 имеются линии уровней Eu 3d и Eu 4d (рис. 3б), которых нет в РФЭС-спектре прекурсора - димеглюминовой соли хлорина Е6 (рис. 3а). Присутствующие загрязнения на поверхности незначительны. Относительные концентрации элементов, в первом приближении, соответствуют составу комплексного соединения европия с хлорином Е6 с соотношением в нем Eu:ХЕ6=1:1.

В РФЭС-спектре исходного образца димеглюминовой соли хлорина Е6 в области остовных уровней N 1s состояний присутствуют соответствующие стехиометрии линии, относящиеся к трем выраженным азотсодержащим формам (рис. 4а).

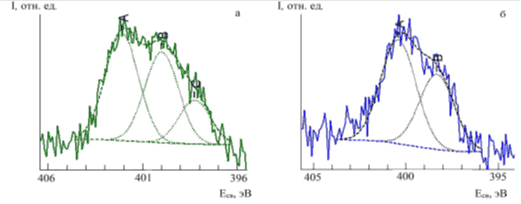

Рис. 4. Разложение спектральной линии N 1s фотоэлектронного спектра димеглюмина хлорина Е6 (а) и комплексного соединения европия с хлорином Е6 (б)

В РФЭС-спектре наблюдается трехпиковая структура с энергиями связи 402.1(С), 400.0 (В) и 398.3 (А) эВ, отвечающая азоту меглюминовой группы (С), азоту в пиррольной группе (В, конфигурация связи sp³) и азоту в аза-группе (А, sp²). Данные для азота с конфигурацией связи sp³ и sp² хорошо согласуются с результатами для порфиринов [17, 28].

В РФЭС-спектре димеглюминовой соли хлорина Е6 линии О1s 531.6 и 533.0 эВ (рис. 5а) отвечают кислороду карбоксильных и меглюминовых групп соответственно. Большее количество кислорода, чем можно ожидать исходя из структуры демеглюмина хлорина Е6, возможно связано с присутствием адсорбированной воды в образце. Избыточным является и содержание углерода в поверхностных слоях частиц образца, что, по-видимому, связано с сохранившимися после синтеза углеродсодержащими соединениями.

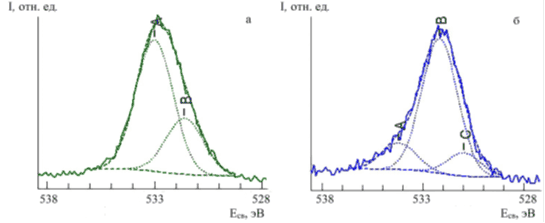

Рис. 5. Разложение спектральной линии О1s фотоэлектронного спектра димеглюмина хлорина Е6 (а) и комплексного соединения европия с хлорином Е6 (б)

В РФЭС-спектрах основного С1s-уровня образцов димеглюминовой соли хлорина Е6 (рис.6а) и комплексного соединения европия с хлорином Е6 (рис. 6б) наблюдаются линии 288,2, 286,6, 285,0 эВ и 288,7, 286,4, 285,0 эВ соответственно, обусловленные фотоэмиссией различных состояний углерода, находящихся в неэквивалентных положениях в молекуле: OCO, COC, CNC, CC, CH. Аналогичные значения С1s-состояний получены ранее для различных порфиринов и их комплексов с лантаноидами [28, 29].

РФЭС-спектры комплексного соединения европия с хлорином Е6 в области остовных N1s- и О1s-уровней (рис. 4б и 5б) значительно отличаются от спектра исходного лиганда (рис. 4а и 5а). В области N1s-уровней остается характерная для порфиринов и их комплексных соединений двухпиковая структура с энергиями связи 400.4 и 398.4 эВ для азота в пиррольной и аза-группе соответственно (рис. 4б) [28, 29]. Наблюдаемые в РФЭС-спектре лишь две формы азота указывают на отрыв двух меглюминовых групп при комплексообразовании. При этом при комплекообразовании практически не изменяются энергии связи и соотношение форм соответствующих атомов азота.

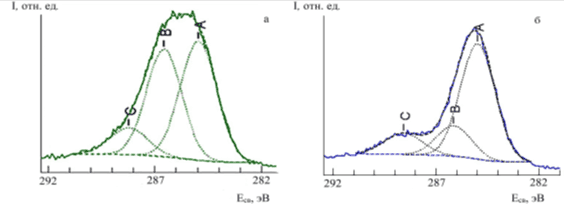

Рис. 6. Разложение спектральной линии С 1s фотоэлектронного спектра димеглюмина хлорина Е6 (а) и комплексного соединения европия с хлорином Е6 (б)

В РФЭС-спектрах комплексного соединения в О1s-уровней вместо двухпиковой появляется трехпиковая структура с энергиями связи 534.2, 532.2 и 531.0 эВ (рис. 5б), что свидетельствует об увеличении форм кислорода в комплексе по сравнению с исходным лигандом (рис. 5а).

РФЭС-спектры комплексного соединения европия с хлорином Е6 характеризуются наличием линии европия Eu 3d и Eu 4d (рис. 7а, б), энергии связи которого свидетельствуют о трехвалентном состоянии и сильном электроотрицательном ближайшем окружении типа N и/или О.

Присутствие в комплексе, по данным РФЭС, двух форм азота в пиррольной и аза-группе, аналогичных азотам в исходном лиганде, характеризует неэквивалентность связей Eu-N, а наличие в спектре O1s низкоэнергетической компоненты в области 531 эВ может указывать на координационную связь европия с кислородом.

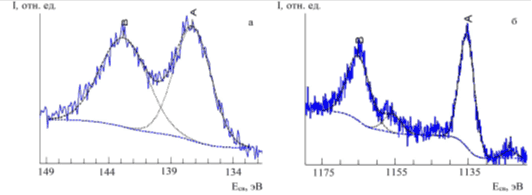

Рис. 7. Разложение спектральной линии Eu 4d (а) и Eu 3d (b) фотоэлектронного спектра комплексного соединения европия с хлорином Е6

Необходимым условием для эффективной работы препарата в методе ФДТ является перекрытие полос поглощения фотосенсибилизатора и полос излучения люминофора [4, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23]. В спектре поглощения используемого в медицине ФС Хлорина Е6 наблюдаются две широкие полосы с максимумами ~400 и 650нм (рис. 8, кривая 3), перекрывающиеся со спектром люминесценции Eu3+, максимальная интенсивность которого приходится на ⁵D_0-⁷F_1,2 переходы (рис. 8, кривая 2).

Следует отметить, что в области ~700 нм в спектрах люминесценции на полосу 5D0-7F4 перехода иона европия может накладываться самая интенсивная полоса люминесценции хлорина Е6 (рис. 8, кривая 1).

Для исследования жизнеспособности клеток асцитной карциномы Эрлиха твердый комплекс Eu³⁺ с хлорином Е6 диспергировали в воде с образованием суспензии. Исследование проводили через 1 сутки контакта клеток с растворами комплексного соединения европия с ХЕ6 в диапазоне вносимых концентраций 12,5-400 мкг/мл с разведением в 2 раза, в условиях отсутствия светового воздействия. Определено, что при таких условиях для раствора 100-400 мкг/мл EuХЕ6 жизнеспособность клеток менее 50 %, в то время как концентрации от 50 мкг/мл и ниже высокая жизнеспособность сохраняется (рис. 9).

Для клеток отрицательного контроля обнаружено 99,97±4,99 % жизнеспособности.

Получено рентгеноаморфное комплексное соединение европия (III) с хлорином Е6 с соотношением в нем Eu:ХЕ6=1:1. С учетом сложного строения молекулы хлорина Е6, наличия в его составе нескольких координационных центров и свидетельствующей об образовании полимера значения молекулярной массы, можно предположить многообразие координации хлорина Е6 ионами Eu3+ четырьмя атомами азота порфиринового кольца и бидентатно и/или монодентатно координированными атомами кислорода карбоксильных групп хлорина Е6. Энергии связи европия в РФЭС-спектрах комплексного соединения европия с хлорином Е6 области Eu 3d- и Eu 4d-уровней свидетельствуют о его трехвалентном состоянии и сильном электроотрицательном ближайшем окружении типа N и/или О.

В спектре люминесценции комплексного соединения регистрируются характерные для иона Eu³⁺ полосы в области ⁵D_0-⁷F_j (j=0, 1, 2, 3, 4) переходов. Максимум люминесценции Eu³⁺ приходится на ⁵D_0-⁵F_2,4 переходы. Полосы люминесценции λ~400-700 нм частично перекрываются с полосами поглощения хлорина Е6, что приводит к увеличению интенсивности люминесценции при возбуждении УФ-светом и, следовательно, более эффективному генерированию реактивных форм кислорода.

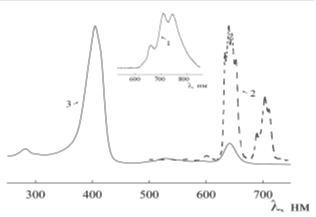

Рис. 8. Спектры люминесценции хлорина Е6 (кривая 1, вставка - увеличение); комплексного соединения с хлорином Е6 (кривая 2) (λeх= 406 нм, 300 К) и поглощения хлорина Е6 (кривая 3)

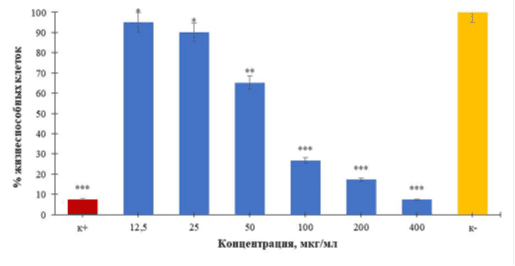

Рис. 9. Количество метаболически-активных клеток опухоли Эрлиха после суточного контакта с EuХЕ6 (темновая токсичность), ***р<0,001; **р<0,01)
