Введение

Система визуализации признается одним из главных критериев качества пространства любых учреждений здравоохранения: поликлиник, больниц, родильных домов, женских консультаций и др. [5, 11]. В методических рекомендациях Министерства здравоохранения Российской Федерации "Новая модель медицинской организации, оказывающей первичную медико-санитарную помощь", оценка медицинских организаций, оказывающих первичную медико-санитарную помощь, основана на 22 критериях, одним из которых является критерий "Система навигации в медицинской организации" [1]. При этом большинство представленных критериев, в том числе критерий, связанный с размещением навигационных элементов, являются универсальными и могут использоваться для оценки эффективности управления потоками в медицинских организациях любой формы собственности, профиля и мощности [7, 8].

Благодаря навигационным элементам посетители медицинской организации имеют возможность получать релевантную для них информацию, правильно определять маршрут и перемещаться по нему в здании и по прилегающей территории без существенных отклонений и потерь времени [3]. Метод визуализации относится к основным методам бережливого производства, внедрение которого в медицинские организации предполагает сокращение таких потерь как ненужная транспортировка, лишние перемещения и транзакционные издержки [4]. Содержательные решения системы визуализации определяются объемом и структурой размещенной на навигационных элементах информации об объектах навигации [15]. Чаще всего объектами навигации для посетителей медицинской организации являются кабинеты врачей-специалистов и лечебно-диагностические помещения. В определенных случаях объектами навигации могут стать различные вспомогательные, административные и сервисные помещения.

Основная проблема организации навигации в медицинских организациях заключается в том, что на настоящий момент в научной литературе практически не освещены вопросы квалиметрической оценки систем визуализации [6]. В различных базах данных имеется ограниченное количество работ, посвященных изучению отдельных элементов внутренней визуальной среды и окружающего пространства медицинских организаций: навигационных систем, систем информирования, графических элементов и др. [13, 14]. Появление единого визуального стандарта государственных и муниципальных учреждений здравоохранения в Российской Федерации, в отдельных субъектах Российской Федерации и даже в пределах отдельного населенного пункта может существенно улучшить качество пространства зданий медицинских организаций. При этом ключевым этапом процесса стандартизации должен стать анализ существующих в Российской Федерации систем визуализации медицинских организаций для понимания базового уровня представления навигационной информации и с возможностью последующей экстраполяции лучших практик создания и размещения навигационных элементов в рамках нормативных правовых актов и (или) методических рекомендаций.

Цель исследования: изучить существующие практики содержательных решений систем визуализации медицинских организаций Российской Федерации.

Материалы и методы

Объектами исследования стали системы визуализации 146 медицинских организаций, расположенных на территории 15 субъектов РФ: Тюменской области (n=27), Свердловской области (n=21), Калининградской области (n=18), Челябинской области (n=13), Красноярского края (n=11), Вологодской области (n=10), Курганской области (n=9), Ханты-Мансийском автономном округе - Югре (n=8), Новгородской области (n=6), Ямало-Ненецком автономном округе (n=5), Республике Башкортостан (n=5), г. Санкт-Петербурга (n=4), Новосибирской области (n=4), Республике Татарстан (n=3) и Удмуртской Республике (n=2). В качестве основы квалиметрической оценки систем визуализации медицинских организаций выступал чек-лист по авторскому методу ALIDS (версия 1.0), название которого является акронимом, включающим начальные буквы пяти английских слов - блоков оценки системы визуализации: Architecture (Архитектура), Levels (Уровни), Information (Информация), Design (Дизайн) и Sensitivity (Чувствительность) (Свидетельство о регистрации программы для ЭВМ № 2021660423 "Способ оценки навигационных систем медицинских организаций по методу ALIDS", авторы: Курмангулов А.А., Решетникова Ю.С., Брынза Н.С.). Аудит систем визуализации проводился в ходе очных визитов в медицинские организации в течение 2017-2021 годов с фотофиксацией всех имеющихся навигационных элементов в зданиях и на прилегающей территории медицинских организаций.

В целях соответствия законодательству Российской Федерации в сфере охраны частной жизни гражданина, охраны изображения гражданина и соблюдения врачебной тайны каждая фотография проходила этап компьютерной обработки с техническим и структурным редактированием, включая устранение изображений посетителей и персонала медицинских организаций, ретушированием основных идентификационных данных (название, логотип и др.) медицинских организаций.

Полученные данные были обработаны статистически в программном пакете Statistica 6.0. Результаты были представлены в виде среднего арифметического в случае балльной оценки и в виде относительной величины в % в случае определения удельного веса объектов исследования с изучаемой вариантой показателя. Для дальнейших расчетов использовались методы параметрической статистики.

Обсуждение результатов

Суммарные средние значения балльной оценки критериев блока "Содержательные решения" составили 4,6 баллов из 20 возможных, что не только соответствует неудовлетворительному уровню представления объектов навигации в навигационных системах анализируемых медицинских организаций Российской Федерации, но и является самым низким интегральным значением среди всех блоков методики ALIDS. Коэффициент вариации суммарных значений балльной оценки всех критериев блока "Содержательные решения", равный 75,6%, свидетельствует о выраженной неоднородности медицинских организаций Российской Федерации по представлению различных уровней навигации.

Одним из основных элементов любой системы визуализации экспертами в области графического дизайна пространств признается общая схема здания. Включение в навигационную систему навигационного элемента со схемой поэтажной планировки медицинской организации может стать эффективным решением проблемы навигации посетителей во внутреннем пространстве здания (Рис. 1). Данная навигационная информация будет особенно актуальна для посетителей, впервые оказывающихся в здании медицинской организации [9].

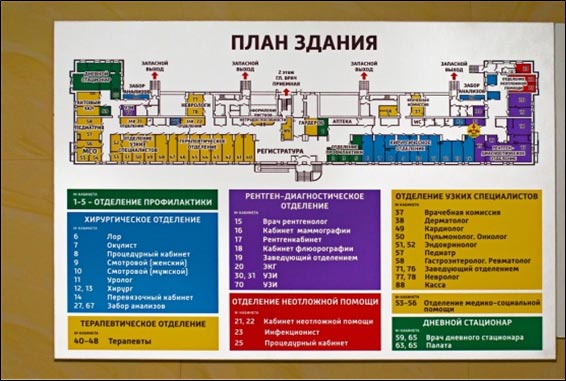

Рис. 1. Настенный навигационный стенд с этажным планом здания в коридоре 1-го этажа поликлиники (Тюменская область).

Схема планировки здания визуализируется на отдельных навигационных элементах (Рис. 1) или в рамках других информационных указателей, например общего стенда с перечнем всех помещений (Рис. 2). Общая схема планировки здания имелась в 16% (24/146) медицинских организаций, при этом в качестве отдельного навигационного элемента визуализировалась в 42% (10/24) медицинских организаций, в рамках других информационных указателей - в 58% (14/24) медицинских организаций.

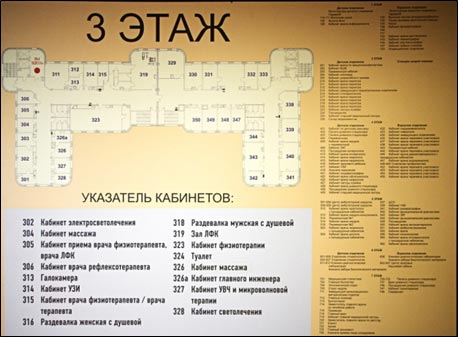

Рис. 2. Настенный навигационный стенд с общей поэтажной схемой и перечнем всех помещений в лифтовом холле 3-го этажа поликлиники (Тюменская область).

Внутренняя планировка при многоуровневости здания может быть представлена индивидуальными навигационными элементами для каждого этажа (Рис. 3) или одним справочным указателем для всех этажей (Рис. 4).

Рис. 3. Настенный навигационный стенд с общим этажным планом здания в холле 2-го этажа детской больницы (Челябинская область)

Рис. 4. Настенная навигационная наклейка с общим этажным планом здания в холле 1-го этажа поликлиники (Удмуртская Республика).

Следует отметить, что схема поэтажной планировки здания на навигационных элементах по функциональному назначению и технической реализации не тождественна планам эвакуации, регламентированным в Федеральном законе от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности" и в ГОСТ Р 12.2.143-2009 "Система стандартов безопасности труда (ССБТ). Системы фотолюминесцентные эвакуационные. Требования и методы контроля" как обязательные элементы пожарной безопасности на каждом этаже здания [2, 10].

План эвакуации является информационным стендом установленной формы с графической и текстовой частью (Рис. 5). Во всех анализируемых медицинских организациях (100%, 146/146) план эвакуации присутствовал в системе визуализации. В медицинской организации план эвакуации должен включать в себя этажную (секционную) планировку здания с указанием путей эвакуации, эвакуационных выходов, мест размещения спасательных средств, аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц, способов оповещения о возникновении чрезвычайной ситуации, порядка и последовательности эвакуации людей, обязанностей и действий людей, в том числе порядка вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.

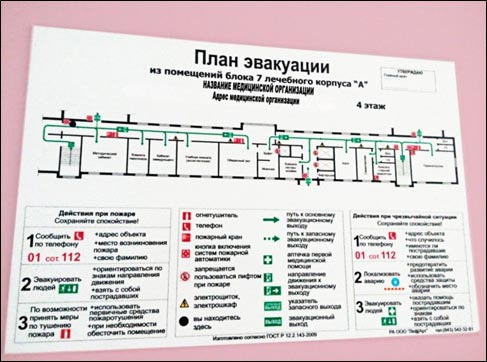

Рис. 5. Настенный коридорный план эвакуации с этажа больницы (Республика Татарстан).

В отличие от плана эвакуации, требования к навигационной схеме поэтажной планировки здания медицинской организации не регламентированы федеральным законодательством. В то же время визуализация навигационной схемы расположения помещений должна основываться, с одной стороны, на классических принципах графического дизайна, а с другой - на технологиях повышения эффективности взаимодействия посетителей медицинской организации с навигационной системой [12]. На навигационных элементах со схемой поэтажной планировки здания должна быть указана только та информация, которая необходима посетителям для ориентирования во внутреннем пространстве здания. На Рис. 2 показан пример ошибки, когда за основу схемы поэтажной планировки здания городской поликлиники был взят подробный архитектурный план с отображением большого количества дополнительной специализированной информации: координационных осей здания, толщиной стен и перегородок, позиций элементов здания, заполнений проемов дверей, включая входящих в состав щитовых перегородок, перемычек, лестниц и др. Информация на навигационном стенде должна быть релевантной для посетителей медицинской организации. Эффективная навигационная система предполагает не столько проектную точность передачи плана внутренних пространств, сколько ясность и простоту понимания схемы для основной целевой аудитории - посетителей медицинской организации. В этом отношении помещения, которые не задействованы в оказании медицинской помощи, на общих схемах могут не отображаться или иметь редуцированное обозначение.

Вместе с тем при визуализации общего этажного плана здания встречаются и обратные примеры. На Рис. 6 показана настенная навигационная табличка, на которой этажный план взрослой поликлиники представлен двумя прямоугольниками без отображения внешнего контура здания и внутренних коммуникационных помещений. Кроме того, в схеме этажного плана имеются ошибки в цветовом кодировании и нумерации помещений, а также отсутствует система позиционирования человека.

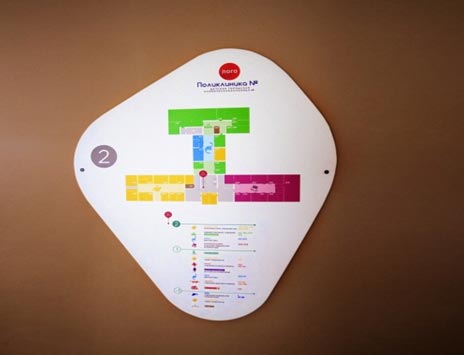

Рис. 6. Настенная навигационная табличка с этажным планом здания на межэтажной лестничной площадке больницы (Калининградская область).

В рамках совершенствования навигационной системы необходимо провести опрос среди сотрудников, имеющих наибольшую вероятность первого вербального контакта с посетителями медицинской организации (регистраторы, администраторы, охранники, гардеробщики), чтобы установить наиболее частые вопросы и обращения по поводу поиска объектов навигации ("Как пройти в …?", "Где можно …?", "Где находится …?" и т. п.). Как правило, в любой медицинской организации, независимо от ее этажности, площади и структуры, существуют 3-5 объектов навигации, поиск которых вызывает затруднения у посетителей. При отсутствии данных объектов на общей навигационной схеме ее необходимо изменить либо дополнить отдельными справочными указателями и (или) указателями направлений.

Одним из критериев содержательной оценки навигационных систем медицинских организаций является определение на схемах здания, прилегающей территории и картах местности знака позиционирования - символьного обозначения места нахождения человека относительно здания или территории [9]. Такими символьными обозначениями чаще всего являются точки с текстовой информацией: "Вы находитесь здесь", "Вы здесь", "Ваше местоположение" и т. п. (Рис 2-4). На общих этажных справочных указателях под знаком позиционирования понимают выделение любым способом (текстовые, графические, цветовые решения) этажа (уровня), на котором размещен навигационный элемент (Рис 7).

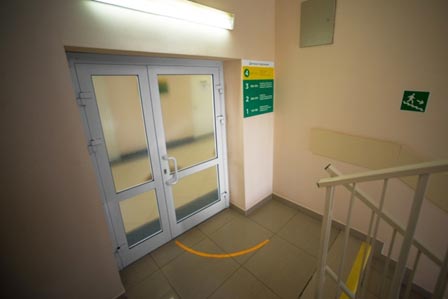

Рис. 7. Навигационный стенд на этажной лестничной площадке поликлиники (Новосибирская область).

Проведенное исследование показало, что в 17% (4/24) медицинских организациях на общей схеме планировки здания отсутствуют знаки позиционирования человека. Пример отсутствия какого-либо идентификатора места положения человека на достаточно сложной с точки зрения архитектурного плана схеме медицинского исследовательского центра представлен на Рис. 8. Отсутствие знака позиционирования человека на навигационной схеме здания приводит к более длительному ориентированию в пространстве медицинской организации, а в случае размещения навигационных элементов в точках ветвления маршрутов - к пересечению потоков пациентов, скоплению людей на ограниченной территории и к повышению риска возникновения травмоопасных ситуаций.

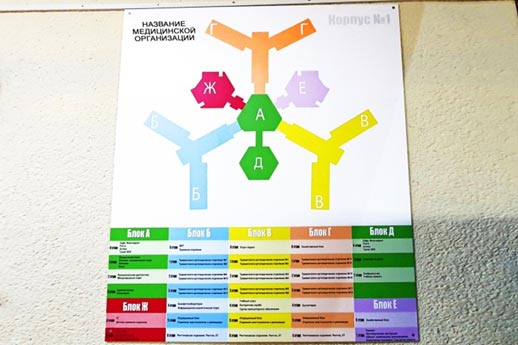

Рис. 8. Настенный навигационный стенд с общей схемой здания в холле 1-го этажа медицинского центра (Курганская область).

Среди проектировщиков навигационных систем распространено ошибочное представление о том, что посетители медицинской организации могут легко находить, где в здании северное, южное, восточное и западное направления. Несмотря на существование принципа обозначений помещений по частям света, для большинства людей компасная ориентация внутри здания редко бывает ясна. В случае применения данного принципа, к примеру, в обозначении отдельных зданий, корпусов и блоков медицинской организации необходимо учитывать, что посетители не смогут сориентироваться относительно своего местоположения и выбрать вариант движения в северном, в южном, в восточном или в западном направлении без наличия знака позиционирования на навигационных элементах.

Заключение

На основе использования оригинального метода аудита навигационных элементов была произведена оценка систем визуализации на соответствие принципам бережливого производства. Установлено, что общая схема планировки здания имеется в 17% медицинских организаций, при этом в качестве отдельного навигационного элемента визуализируется в 41% медицинских организаций, в рамках других информационных указателей - в 59% медицинских организаций. В 18% медицинских организациях на общей схеме планировки здания отсутствуют знаки позиционирования человека. В ходе проведенного исследования визуальными примерами было показано, как с точки зрения управленческой концепции бережливого производства в любую систему визуализации медицинской организации можно включать схемы поэтажной планировки здания со знаком позиционирования. Полученные результаты могут использоваться организаторами здравоохранения при создании визуального стандарта государственных и муниципальных учреждений здравоохранения в Российской Федерации, в отдельных субъектах Российской Федерации или в пределах отдельного населенного пункта.
